Padronização e Arquitetura de Redes: O Modelo ISO/OSI e Protocolos de Aplicação

1. Objetivos

Este relatório analisa a organização estrutural em camadas fundamentada no modelo de referência ISO/OSI. O objetivo é detalhar a modularidade que sustenta a interoperabilidade entre sistemas computacionais, abrangendo desde a abstração teórica de sete níveis até a implementação prática dos protocolos de aplicação, essenciais para a interface entre o usuário e a infraestrutura de rede.

2. Introdução Teórica

Na arquitetura de sistemas distribuídos, um protocolo é o conjunto de normas que governa a comunicação. Para garantir a integridade da transmissão, a pilha de protocolos deve operar sob três pilares fundamentais:

• Sintaxe:

  Define o formato técnico e a ordem de apresentação dos dados no fluxo de bits.

• Semântica:

  Determina a interpretação lógica de cada campo e as ações de controle a serem executadas.

• Timing:

  Gerencia o sincronismo e a velocidade de transmissão para mitigar o congestionamento de buffers.

3. Hierarquia e Interfaces

A organização em níveis reduz a complexidade sistêmica através da abstração.

• Comunicação Lógica (Horizontal):

  Ocorre entre camadas adjacentes de sistemas distintos por meio de protocolos de mesma hierarquia.

• Interfaces (Vertical):

  A comunicação interna ocorre via SAP (Service Access Points), onde a camada inferior atua como provedora de serviços para a camada superior.

• Evolução Modular:

  Esta estrutura permite a evolução tecnológica isolada, permitindo alterar uma camada sem a necessidade de reestruturar o sistema global.

4. O Modelo de Referência ISO/OSI

Embora o TCP/IP seja o padrão de mercado, o modelo OSI é o alicerce teórico fundamental para o design de redes. Suas sete camadas realizam funções interdependentes:

• Camada Física:

  Responsável pela transmissão de bits brutos via meios elétricos, ópticos ou eletromagnéticos.

• Camada de Enlace:

  Provê uma conexão livre de erros para a camada de rede, realizando o controle de acesso ao meio (MAC) e o enquadramento (framing).

• Camada de Rede:

  Responsável pelo endereçamento lógico e pela determinação das rotas de pacotes através da infraestrutura.

• Camada de Transporte:

  Garante a confiabilidade fim-a-fim, o controle de fluxo e a devida segmentação dos dados.

• Camada de Sessão:

  Estabelece, gerencia e finaliza o diálogo e a sincronização entre aplicações remotas.

• Camada de Apresentação:

  Gerencia a sintaxe dos dados, incluindo a tradução de formatos, compressão e criptografia.

• Camada de Aplicação:

  Fornece a interface direta para os processos de software e serviços de rede utilizados pelo usuário final.


Figura 1: Validação da Camada de Aplicação através da resolução de nomes de domínio em endereços IP.

5. Serviços e Protocolos de Aplicação

Os protocolos de aplicação traduzem as requisições do usuário em instruções processáveis pela rede:

• HTTP/HTTPS:

  Protocolo de transferência para a Web; opera sobre o modelo de requisição e resposta.

• DNS:

  Sistema essencial para a resolução de nomes de domínio em endereços IP.

• SMTP/IMAP/POP3:

  Ecossistema de protocolos para o envio, sincronização e descarga de correio eletrônico.

• SSH:

  Garante o acesso remoto seguro através de tunelamento e criptografia.

• NTP:

  Algoritmo de alta precisão para a sincronização temporal de dispositivos em rede.

• SIP/RTP:

  Protocolos de sinalização e transporte para fluxos de mídia em tempo real (VoIP).

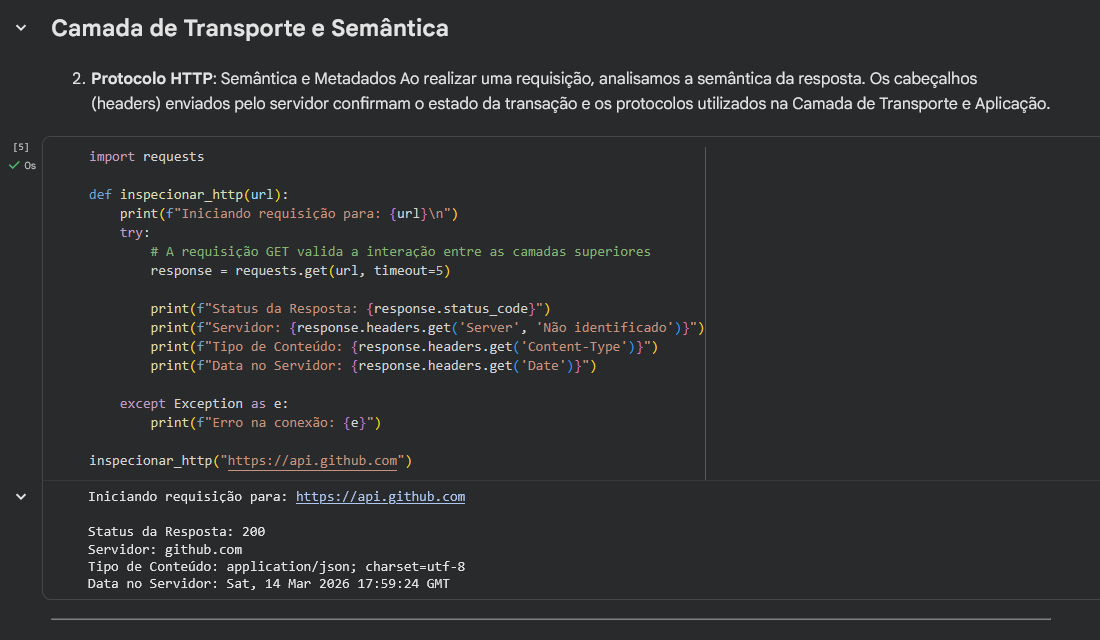

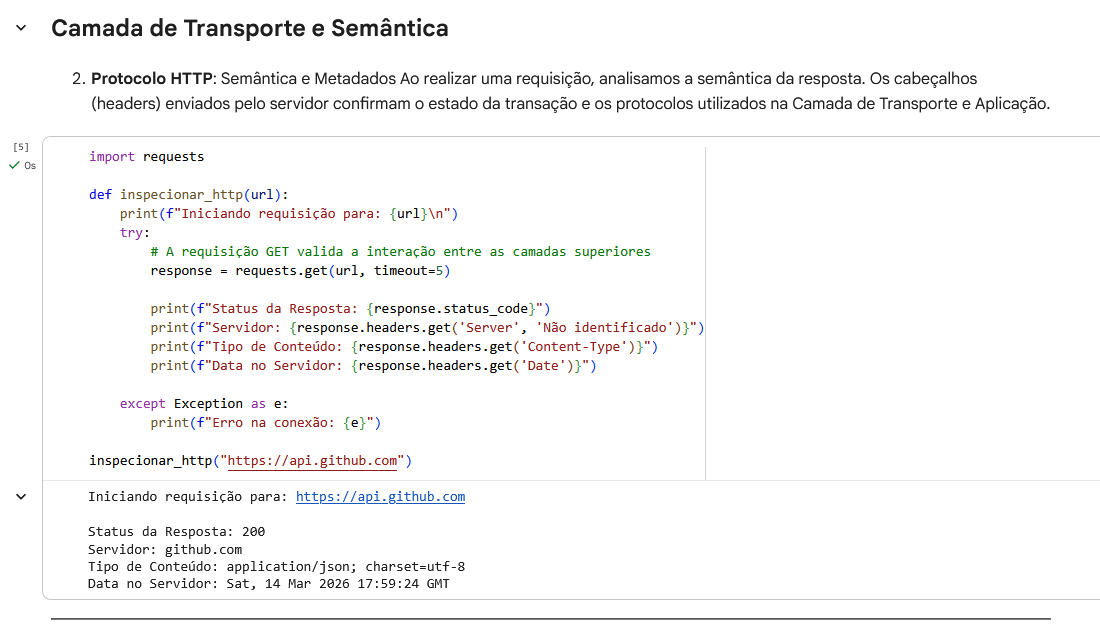

Figura 2: Análise da Semântica de Protocolo e inspeção de metadados em uma requisição real de rede.

6. Tabelas de Referência Técnica

7. Resolução de Exercícios: "Faça valer a pena"

Questão 1: Elementos-chave da Arquitetura de Protocolos

Resposta Final: C (Somente o item III é verdadeiro).

Questão 2: Endereçamento Lógico

O protocolo responsável por atribuir endereços automaticamente aos dispositivos da rede é o DHCP (Dynamic Host Configuration Protocol).

Resposta Final: Alternativa Correta: (C).

Questão 3: Hierarquia de Domínios DNS

Associação (V/F):

• ( V ) Domínios genéricos definem o segmento (ex: .com, .org).
• ( V ) Domínios de países identificam o local do registro (ex: .br, .ar).
• ( F ) Domínios de países não são .com, .net; estes são genéricos.
• ( V ) O domínio reverso realiza a consulta inversa ao servidor DNS.
• ( F ) Domínios genéricos não são .br, .us; estes são de países.

Resposta Final: D (V – V – F – V – F).

8. Conclusão

A padronização estabelecida pelo Modelo ISO/OSI é o fator primordial para a estabilidade das comunicações globais. A segmentação em camadas isoladas promove a interoperabilidade entre hardware e software de diferentes fabricantes, garantindo que sistemas heterogêneos coexistam de forma eficiente.

Observa-se que a eficiência da rede depende tanto da robustez física (camadas inferiores) quanto da correta implementação dos protocolos de aplicação, que sustentam a economia digital contemporânea através de serviços de alta disponibilidade e confiabilidade.
